Crank Case Catalogue

Add to wishlist
Category:

Description

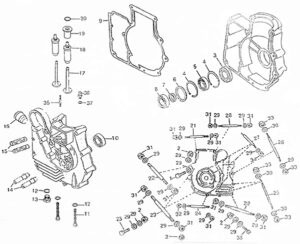

Key No. Part No. Description Qty. Bullet Mach 350 500 Lightning T’bird Remarks
350 Dlx Mac Cam Elec 500 535 535ES
1 560053 Hex bolt M8 x 110 3 •
145772/A Hex Head bolt M8 x 118 1 • After Oct 2002
2 142182 Nut, Nylock 8 • Before Oct 2002
142182 Nut, Nylock 4 • After Oct 2002
3 111865 Oil Seal – Crank Case 1 • • • • • • • • • • •
4 110037 Circlip 2 • • • • • • • • • • •
5 110050 Ball Bearing 1 • • • • • • • • • • •
6 110052 Distance Piece, Outer 1 • • • • • • • • • • •
7 110054 Distance Piece, Inner 1 • • • • • • • • •
500947 Distance Piece, Inner 1 • •
8 111887 Roller bearing – NU305 1 • • • • • • • • • • •
9 144618 Gasket 1 • • • • • •
144643 Gasket 1 • • • •
550154 Gasket 1 •
10 142497 Bearing NU205R 1 • • • • • • •
500121 Bearing NU205R C4 NA 1 • • • •
11 140052 Strainer Assembly (Inches) 2 • • • • • • • • • • • Before Jan 2000
144944/A Strainer Assembly (Metric) 2 • • • • • • • • • • • After Jan 2000
12 144846/A Washer 3 • • • • • • • • • • •
13 500140 Drain Plug (Inches) 1 • • • • • • • • • • • Before Dec 2001
144943 Drain Plug (Metric) 1 • • • • • • • • • • • After Dec 2001
14 140063 Cam Spindle, Standard 2 • • • • • • • • •
500403 Cam Spindle, Standard 2 • •
140922 Cam Spindle, 0.003″ Oversize 2 • • • • • • • • •
500424 Cam Spindle, 0.1mm Oversize 2 • •
140949 Cam Spindle, 0.006″ Oversize 2 • • • • • • • • •
500425 Cam Spindle, 0.2mm Oversize 2 • •
15 140064 Idler Spindle, Standard 2 • • • • • • • •
140923 Idler Spindle, 0.003″ Oversize 2 • • • • • • • •
141923 Idler Spindle, 0.006″ Oversize 2 • • • • • • • •
16 140776 Collar – Oil Filler 1 • • • • • • • • • • •
17 140061 Tappet 2 • • • • • • • • •
500404 Tappet 2 • •
18 140062 Tappet Guide, Standard 2 • • • • • • • • •
500402 Tappet Guide, Standard 2 • •
140924 Tappet Guide, 0.003″ Oversize 2 • • • • • • • • •
19 500501 Sleeve, lifter 1 • •
20 500502 Circlip, Tappet 1 • •
21 141054 Stud 1 • • • • • • • • • •
560027/A Stud M8x55 1 •
22 141056 Stud 4 • • • • • • • • •
141056 Stud 1 •
141056 Stud 2 • Before Oct 2002
23 141055 Stud 2 • Before Oct 2002
145771/A Hex Head bolt M8 x 113 2 • After Oct 2002
24 111864 Stud, Dowel (small) 1 • • • • • • • • •
500124 Stud, Dowel (small) 1 • •
25 140081 Stud, Crank Case Joint (inches) 2 • • • • • • • • • • • Before July 2002
145117/A Stud, Crank Case Joint (metric) 2 • • • • • • • • • • • After July 2002
26 140082 Stud, Crank Case Joint (inches) 1 • • • • • • • • • • • Before July 2002
145118/A Stud, Crank Case Joint (metric) 1 • • • • • • • • • • • After July 2002
27 140078 Stud, Crank Case Joint (inches) 4 • • • • • • • • • • • Before July 2002
145116/A Stud, Crank Case Joint (metric) 4 • • • • • • • • • • • After July 2002
28 11863 Stud, Dowel (big) 1 • • • • • • • • •
500125 Stud, Dowel (big) 1 • •
29 140080 Washer 16 • • • • • • • • • •
140080 Washer 12 •
30 140083 Washer (inches) 6 • • • • • • • • • • • Before July 2002
141061 Washer (metric) 6 • • • • • • • • • • • After July 2002
31 141051 Nut 12 • • • • • • • • • •
141051 Nut 4 • •
32 145773/A Hex Head bolt M8 x 123 1 • After Oct 2002
33 140056 Nut (inches) 6 • • • • • • • • • • • Before July 2002
141060 Nut (metric) 6 • • • • • • • • • • • After July 2002
34 140079 Nut (inches) 4 • • • • • • • • • • • Before July 2002
141051 Nut (metric) 4 • • • • • • • • • • • After July 2002
35 110079 Stud, 1/4″ Cylinder base (inches) 1 • • • • • • • • • Before July 2002
145103/A Stud, Cylinder base (metric) 1 • • • • • • • • • After July 2002
500105 Stud, Cylinder base 1 • •
36 140122 Oil Union (inches) 1 • • • • • • • • • • Before July 2002
145120/B Oil Union (metric) 1 • • • • • • • • • • After July 2002
500631/A Oil Union (use with part no. 500628/A) 1 • • After Dec 2002
37 140299 Washer, Fibre 1 • • • • • • • • • •















Key No. Part No. Description Qty. Bullet Mach 350 500 Lightning T’bird Remarks
350 Dlx Mac Cam Elec 500 535 535ES
1 560053 Hex bolt M8 x 110 3 •
145772/A Hex Head bolt M8 x 118 1 • After Oct 2002
2 142182 Nut, Nylock 8 • Before Oct 2002
142182 Nut, Nylock 4 • After Oct 2002
3 111865 Oil Seal – Crank Case 1 • • • • • • • • • • •
4 110037 Circlip 2 • • • • • • • • • • •
5 110050 Ball Bearing 1 • • • • • • • • • • •
6 110052 Distance Piece, Outer 1 • • • • • • • • • • •
7 110054 Distance Piece, Inner 1 • • • • • • • • •
500947 Distance Piece, Inner 1 • •
8 111887 Roller bearing – NU305 1 • • • • • • • • • • •
9 144618 Gasket 1 • • • • • •
144643 Gasket 1 • • • •
550154 Gasket 1 •
10 142497 Bearing NU205R 1 • • • • • • •
500121 Bearing NU205R C4 NA 1 • • • •
11 140052 Strainer Assembly (Inches) 2 • • • • • • • • • • • Before Jan 2000
144944/A Strainer Assembly (Metric) 2 • • • • • • • • • • • After Jan 2000
12 144846/A Washer 3 • • • • • • • • • • •
13 500140 Drain Plug (Inches) 1 • • • • • • • • • • • Before Dec 2001
144943 Drain Plug (Metric) 1 • • • • • • • • • • • After Dec 2001
14 140063 Cam Spindle, Standard 2 • • • • • • • • •
500403 Cam Spindle, Standard 2 • •
140922 Cam Spindle, 0.003″ Oversize 2 • • • • • • • • •
500424 Cam Spindle, 0.1mm Oversize 2 • •
140949 Cam Spindle, 0.006″ Oversize 2 • • • • • • • • •
500425 Cam Spindle, 0.2mm Oversize 2 • •
15 140064 Idler Spindle, Standard 2 • • • • • • • •
140923 Idler Spindle, 0.003″ Oversize 2 • • • • • • • •
141923 Idler Spindle, 0.006″ Oversize 2 • • • • • • • •
16 140776 Collar – Oil Filler 1 • • • • • • • • • • •
17 140061 Tappet 2 • • • • • • • • •
500404 Tappet 2 • •
18 140062 Tappet Guide, Standard 2 • • • • • • • • •
500402 Tappet Guide, Standard 2 • •
140924 Tappet Guide, 0.003″ Oversize 2 • • • • • • • • •
19 500501 Sleeve, lifter 1 • •
20 500502 Circlip, Tappet 1 • •
21 141054 Stud 1 • • • • • • • • • •
560027/A Stud M8x55 1 •
22 141056 Stud 4 • • • • • • • • •
141056 Stud 1 •
141056 Stud 2 • Before Oct 2002
23 141055 Stud 2 • Before Oct 2002
145771/A Hex Head bolt M8 x 113 2 • After Oct 2002
24 111864 Stud, Dowel (small) 1 • • • • • • • • •
500124 Stud, Dowel (small) 1 • •
25 140081 Stud, Crank Case Joint (inches) 2 • • • • • • • • • • • Before July 2002
145117/A Stud, Crank Case Joint (metric) 2 • • • • • • • • • • • After July 2002
26 140082 Stud, Crank Case Joint (inches) 1 • • • • • • • • • • • Before July 2002
145118/A Stud, Crank Case Joint (metric) 1 • • • • • • • • • • • After July 2002
27 140078 Stud, Crank Case Joint (inches) 4 • • • • • • • • • • • Before July 2002
145116/A Stud, Crank Case Joint (metric) 4 • • • • • • • • • • • After July 2002
28 11863 Stud, Dowel (big) 1 • • • • • • • • •
500125 Stud, Dowel (big) 1 • •
29 140080 Washer 16 • • • • • • • • • •
140080 Washer 12 •
30 140083 Washer (inches) 6 • • • • • • • • • • • Before July 2002
141061 Washer (metric) 6 • • • • • • • • • • • After July 2002
31 141051 Nut 12 • • • • • • • • • •
141051 Nut 4 • •
32 145773/A Hex Head bolt M8 x 123 1 • After Oct 2002
33 140056 Nut (inches) 6 • • • • • • • • • • • Before July 2002
141060 Nut (metric) 6 • • • • • • • • • • • After July 2002
34 140079 Nut (inches) 4 • • • • • • • • • • • Before July 2002
141051 Nut (metric) 4 • • • • • • • • • • • After July 2002
35 110079 Stud, 1/4″ Cylinder base (inches) 1 • • • • • • • • • Before July 2002
145103/A Stud, Cylinder base (metric) 1 • • • • • • • • • After July 2002
500105 Stud, Cylinder base 1 • •
36 140122 Oil Union (inches) 1 • • • • • • • • • • Before July 2002
145120/B Oil Union (metric) 1 • • • • • • • • • • After July 2002
500631/A Oil Union (use with part no. 500628/A) 1 • • After Dec 2002
37 140299 Washer, Fibre 1 • • • • • • • • • •
